► introducción
Celdas de flotación de flotación es aplicable para la separarción entre metales ferrosos y no ferrosos, metal noble, mineral no metálico, y sus materiales primas. Se puede realizar la separación gruesa, la separación barrida, la separación fina y la flotación.
► Características
1, Rica experiencia
1, Rica experiencia
2. Calidad confiable
3. Precio razonable
4. Componentes duraderos
5. Adecuado para muchos requisitos
► Principios de Funcionamiento
Celdas de flotación de la flotación tiene las ventajas de la capacidad de la absorción de aire grande y del consumo bajo de la energía. Cada célula posee tres funciones: la absorción de aire, la absorción de la suspensión y la separación por flotación, y las células forman un bucle de separación de flotación por sí misma sin ningún equipo auxiliar, y se asigna horizontalmente, lo que favorece el cambio de flujo. La circulación de la suspensión mineral es razonable, y puede evitar la disposición de la arena gruesa a la mayor extensión. Hay dispositivo del uno mismo-control en la superficie de la suspensión mineral, así que es fácil ajustarlo. El impulsor tiene paletas superior e inferior inclinadas hacia atrás, que producen la circulación superior e inferior de la suspensión mineral respectivamente.

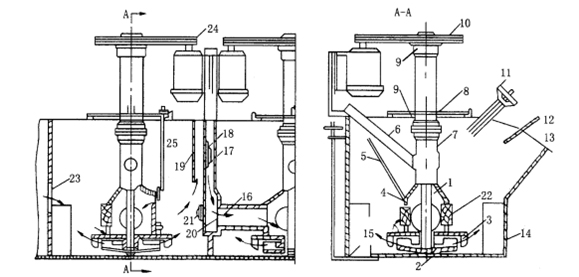

1. eje principal 2.Impulso 3. Tabla de cubierta 4. Tubo de unión 5. Tornillo de bloqueo del agujero de arena 6. Tubo de admisión 7. Tubo traqueal 8. Placa ascendente 9. Cojinete 10. Rueda de la correa 11. Válvula de desbordamiento rueda de mano y tornillo 12. Cuchilla rascadora 13. Boca de desbordamiento de burbujas 14. cuerpo de la célula 15. Poner la puerta de arena 16. Tubo de alimentación 17. Vertedero de desbordamiento 18. Amortiguador bypass 19. Pared exterior de la puerta 20. Agujero de arena 21. Puerta de agujero de arena 22. Middlings Regreso al agujero 23. Rebosadero de flujo descendente de la ranura Dc 24. Motor y poleas 25. Palanca de ajuste del orificio circular

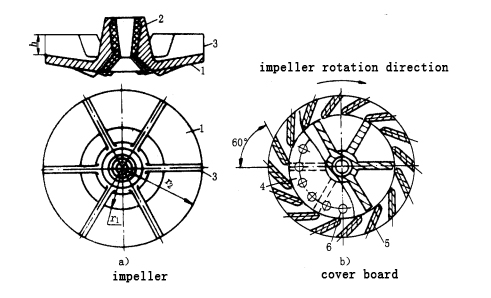

1. Chasis cónico del impulsor 2. Stock 3. Hoja de radiación 4. Tabla de cubierta 5. Paleta del estator 6. Puerto de circulación
R1-- Radio de entrada de pulpa R2-- lp Radio de exportación h—Altura exterior de la hoja
Celdas de flotación de la flotación tiene las ventajas de la capacidad de la absorción de aire grande y del consumo bajo de la energía. Cada célula posee tres funciones: la absorción de aire, la absorción de la suspensión y la separación por flotación, y las células forman un bucle de separación de flotación por sí misma sin ningún equipo auxiliar, y se asigna horizontalmente, lo que favorece el cambio de flujo. La circulación de la suspensión mineral es razonable, y puede evitar la disposición de la arena gruesa a la mayor extensión. Hay dispositivo del uno mismo-control en la superficie de la suspensión mineral, así que es fácil ajustarlo. El impulsor tiene paletas superior e inferior inclinadas hacia atrás, que producen la circulación superior e inferior de la suspensión mineral respectivamente.
1. Chasis cónico del impulsor 2. Stock 3. Hoja de radiación 4. Tabla de cubierta 5. Paleta del estator 6. Puerto de circulación
R1-- Radio de entrada de pulpa R2-- lp Radio de exportación h—Altura exterior de la hoja
► Especificaciones:
|
XJ Celdas de flotación |
|||||||
|
Modelo |
Volumen efectivo(m3) |
Capacidad de producción (m3/min) |
Diámetro del impulsor (mm) |
Velocidad del impulsor (r/min) |
Potencia del motor(kw) |
Peso de un solo tanque |
|
|
agitator |
|||||||
|
XJ-1 |
0.13 |
0.05-0.16 |
200 |
600 |
1.5 |
0.55 |
320 |
|
XJ-2 |
0.23 |
0.12-0.28 |
250 |
504 |
3 |
390 |
|
|
XJ-3 |
0.35 |
0.18-0.4 |
300 |
483 |
1.5 |
0.75 |
430 |
|
XJ-6 |
0.62 |
0.3-0.9 |
350 |
400 |
3 |
1.1 |
860 |
|
XJ-11 |
1.1 |
0.6-1.6 |
500 |
330 |
5.5 |
1635 |
|
|
XJ-28 |
2.8 |
1.5-3.5 |
600 |
280 |
11 |
2430 |
|
|
XJ-58 |
5.8 |
5-7 |
750 |
240 |
22 |
1.5 |
3633 |
